이더넷 장비 - 디바이스 서버

SDG 시리즈

데이터 시트 견적 요청(E-mail)

당사가 공급하는 디바이스 서버는 고성능, IPv6 호환, 시리얼 to 이더넷 (Serial to Ethernet) 솔루션을 필요로 하는 엔지니어와 프로젝트 관리자에게 적합합니다. 혁신적인 트루시리얼® 기술이 적용된 디바이스 서버는 이더넷에서 시리얼 통신을 보장하고 디바이스 프로토콜 무결성을 유지할 수 있는 유일한 제품입니다. 이러한 고급 시리얼 to 이더넷 (Serial to Ethernet) 솔루션은 POS 단말기, PBX, 카드 리더기 및 다양한 산업용 장비와 같은 비동기 장치를 TCP/IP 이더넷에 네트워킹하는 데 가장 적합한 선택입니다.

• 1개, 2개, 4개 또는 8개의 시리얼 포트 (RS232/422/485) 인터페이스    • 10/100/1000 이더넷 (Ethernet)    • 커넥터 종류: RJ45, DB9-Male, DB25-Female
• 소프트웨어 선택 가능한 RS232/422/485 시리얼 포트 인터페이스    • 데이터 암호화, 사용자 인증 및 이벤트 관리를 위한 고급 보안 기능
• 확장 온도 모델 사용 가능: SDG1-TX-DB9M, SDG2/SDG4-TX-RJ45    • PoE 모델 사용 가능: SDG4-P-RJ45, SDG8-P-RJ45

Serial to Ethernet 연결 애플리케이션을 위한 SDG 디바이스 서버는 현재 시중에 출시된 제품 중 가장 진보된 소형 제품입니다. 컴팩트한 크기에 고성능을 제공하는 SDG는 광범위한 보안, 유연성 및 차세대 IPv6 기술을 제공하여 원격 장치/콘솔 관리, 데이터 캡처 또는 모니터링이 필요한 애플리케이션에 이상적입니다.
또한 해당 시리얼 디바이스 서버는 이더넷을 통한 전원 공급(PoE), 확장 온도 범위(-40°C ~ +74°C)를 지원합니다.

당사의 SDG 디바이스 서버가 선호되는 이유
• 업계 최고의 처리량과 성능을 제공하는 강력한 프로세서
• 트루시리얼 패킷 기술은 이더넷에서 가장 확실한 시리얼 연결을 제공합니다
• 손쉬운 문제 해결을 위한 네트워크 및 시리얼 인터페이스 표시기
• 플러그 앤 플레이 설치 유틸리티로 IP 네트워크 구성의 번거로움 제거
• 전용 com/tty 리디렉터로 Windows, Vista, Linux, Solaris, SCO 및 Unix에서 작동
• 파워 오버 시리얼 케이블 모델로 별도의 전원 설치 비용 불필요
• 투자 보호 및 네트워크 호환성을 위한 차세대 IP 지원(IPv6)
• 테이블탑, 벽면 장착 또는 DIN 레일 장착을 위한 컴팩트한 보호용 솔리드 스틸 인클로저
• 텔넷 및 SSH를 통한 원격 직렬 콘솔 포트에 대한 Java-Free 브라우저 액세스

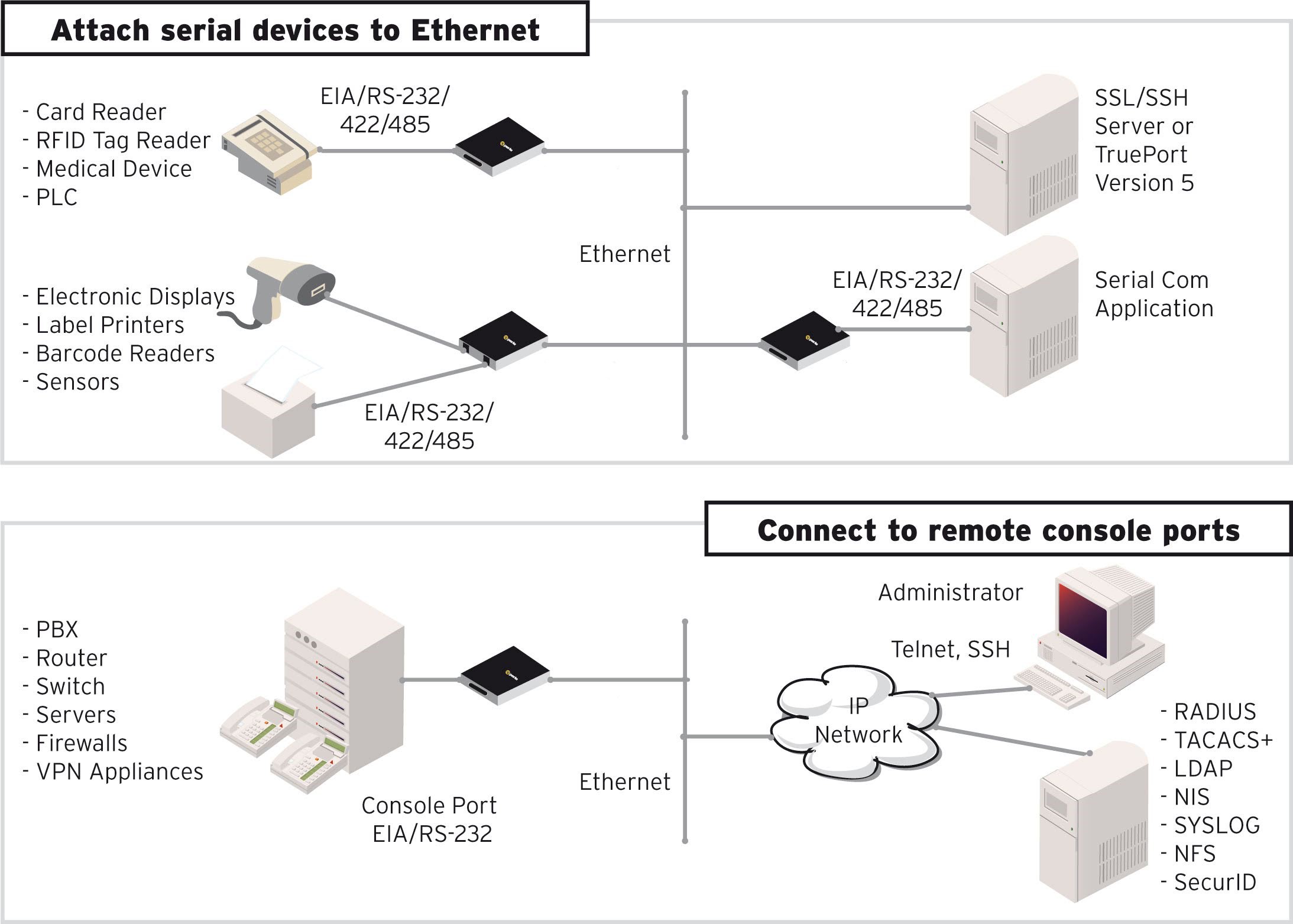

안전한 시리얼 to 이더넷 (Serial to Ethernet) 연결

SDG 장치 서버를 사용하면 관리자가 IP 네트워크를 통해 PBX, 서버, 라우터, 네트워크 스토리지 장비, 보안 어플라이언스 등의 장비에 있는 원격 시리얼 콘솔 포트에 안전하게 액세스할 수 있습니다. 신용카드 소유자 정보와 같은 민감한 데이터는 보안 셸(SSH) 및 보안 소켓 계층(SSL)과 같은 표준 암호화 도구를 통해 보호됩니다. 권한이 부여된 사용자의 액세스는 RADIUS, TACACS+, LDAP, Kerberos, NIS 및 RSA Security의 SecurID 토큰과 같은 인증 체계를 통해 보장됩니다.
암호화 기술을 사용하면 신용카드 리더기와 같은 시리얼 장치에서 기업 인트라넷이나 공용 인터넷으로 전송되기 전에 민감한 기밀 데이터를 보호할 수 있습니다. 피어 암호화 장치와의 호환성을 위해 AES, 3DES, RC4, RC2 및 CAST128과 같은 모든 주요 암호화 암호를 완벽하게 지원합니다. 인터넷을 통해 원격 사설 네트워크와 통신하는 가장 안전한 방법으로 인정받고 있는 IPSec 표준은 OSI 모델의 네트워크 계층에서 IP 패킷의 강력한 인증 및 암호화를 제공합니다. 이 표준은 네트워크 내 멀티 벤더 상호 운용에 이상적이며 특정 애플리케이션에 적합한 솔루션을 유연하게 매칭할 수 있는 기능을 제공합니다.

디바이스 서버 플러그인

해당 장치 서버를 사용하면 시리얼 COM 포트가 있는 거의 모든 장치가 직접 연결했을 때와 똑같이 원하는 애플리케이션과 함께 작동하므로 안심할 수 있습니다. 드물게 장치 서버가 이 기능을 즉시 활성화하지 않는 경우가 발생하면 이를 작동시키도록 할 수 있습니다. 해당 장치 서버는 고객이 설치할 수 있는 "장치 플러그인"을 활용하여 다른 솔루션이 실패한 장치를 성공적으로 네트워크화합니다.

차세대 IP 기술

차세대 IP(IPv6)를 지원하는 디바이스 서버 제품군은 빠르게 성장하는 이 표준을 충족하기 위해 투자 보호를 제공합니다. IPv4 주소 지정 체계와 호환되는 IPv6에 대한 수요는 더 많은 IP 주소에 대한 필요성에 의해 주도되고 있습니다. 첨단 셀룰러 네트워크가 구현 및 출시됨에 따라 인터넷에서 새로운 IP 주소 지정이 가능한 디바이스의 엄청난 유입을 처리할 수 있는 강력한 방법이 필요합니다. 실제로 미국 국방부는 구매하는 모든 장비가 IPv6와 호환되도록 의무화했습니다. 또한 Windows, Linux, Unix, Solaris와 같은 모든 주요 운영 체제와 라우터에는 IPv6에 대한 기본 지원이 내장되어 있습니다. 따라서 최종 사용자와 통합업체는 IPv6 표준을 통합하는 네트워킹 장비를 선택하는 것이 중요합니다. 당사가 공급하는 디바이스 서버의 제품군은 IPv6 지원이 이미 내장되었으며 시리얼 to 이더넷 (Serial to Ethernet) 기술에서 최고의 선택입니다.

유연하고 안정적인 시리얼 이더넷 컨버터 (Serial to Ethernet) 연결

SDG 디바이스 서버는 시리얼 기반 COM 포트, UDP 또는 TCP 소켓 기반 애플리케이션을 원격 장치에 연결하는 데 이상적입니다. 전용 리디렉터는 시리얼 기반 애플리케이션에 고정 TTY 또는 COM 포트를 제공하여 암호화 또는 일반 텍스트 모드로 SDG에 연결된 원격 장치와 통신할 수 있도록 합니다. 또한 IP 네트워크를 통해 장치 간에 시리얼 데이터를 터널링할 수도 있습니다. 장치 관리 소프트웨어는 여러 장치를 중앙 집중식으로 제어하여 원격 장비의 가동 시간을 극대화합니다. 모든 SDG 모델은 강력한 15Kv ESD 보호 회로로 정전기 방전 및 전력 서지에 대한 보호 기능을 추가하여 안심하고 현장에서 이 솔루션을 활용할 수 있도록 지원합니다.

평생 품질 보장

당사가 공급하는 디바이스 서버는 제조사의 평생 보장을 포함하여 업계 최고 서비스와 지원이 뒷받침 됩니다.

시리얼 포트 액세스

• 포트 및 IP 주소로 텔넷/SSH를 사용하여 직접 연결
• 텔넷/SSH로 EasyPort 메뉴에 연결
• 인터넷 브라우저를 사용하여 EasyPort 웹 메뉴를 통해 HTTP 또는 보안 HTTPS로 액세스
• 텔넷 및 SSH를 통한 원격 시리얼 콘솔 포트에 대한 Java-Free 브라우저 액세스
• 포트에 특정 IP 주소(앨리어싱)를 할당할 수 있음
• 다중 세션 기능으로 여러 사용자가 동시에 포트를 액세스할 수 있습니다
• 멀티호스트 액세스를 통해 여러 호스트/서버가 시리얼 포트를 공유할 수 있습니다

접근성

• In-band (이더넷) 및 Out of Band (다이얼업 모뎀) 지원
• 동적 DNS를 통해 사용자는 인터넷 어디에서나 콘솔 서버를 찾을 수 있습니다
• DHCP 옵션 81을 통한 도메인 이름 제어
• IPV6 및 IPV4 주소 설정 지원

가용성

• 기본/백업 호스트 기능으로 대체 호스트에 자동 연결 가능

보안

• SSH v1 및 v2
• PCI DSS 규정 준수: TLS v1.2, TLS v1.1, TLS v1.0, SSL v3.0, SSL v2.0
• SSL 서버 및 SSL 클라이언트 모드 기능
• SSL 피어(Peer) 인증
• IPSec VPN: NAT Travelsal, ESP 인증 프로토콜
• SSH 암호: AES-CTR, AES-GCM 및 ChaCha20-poly1305
• SSL 암호화: AES-GCM, 키 교환 ECDH-ECDSA, HMAC SHA256, SHA384
• 암호화: AES(256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2)
• Hashing 알고리즘: MD5, SHA-1, RIPEMD160, SHA1-96 및 MD5-96
• 키 교환: RSA, EDH-RSA, EDH-DSS, ADH
• X.509 인증서 확인: RSA, DSA
• 인증 기관(CA) 목록
• 로컬 데이터베이스
• RADIUS 인증, 권한 부여 및 계정
• TACACS+ 인증, 권한 부여 및 계정
• LDAP, NIS, Kerberos 인증
• RSA SecureID - 에이전트 또는 RADIUS 인증을 통함
• SNMP v3 인증 및 암호화 지원
• IP 주소 필터링
• 사용하지 않는 데몬(daemons) 비활성화
• LDAP를 통한 Active Directory

터미널 서버

• 텔넷
• SSH v1 및 v2
• Rlogin
• LPD, RCP 프린터
• 자동 세션 로그인
• MOTD - 오늘의 메시지

시리얼 머신에서 이더넷으로

• 이더넷을 통한 원시 시리얼 데이터 터널링 - 암호화 또는 비암호화
• TCP/IP, UDP를 통한 원시적인 시리얼 데이터
• 패킷화된 데이터의 시리얼 데이터 제어
• 여러 호스트/서버와 시리얼 포트 공유
• 가상 모뎀으로 모뎀 연결 시뮬레이션 - AT 전화 번호로 IP 주소 할당
• 가상 모뎀 데이터는 SSL 암호화를 사용하거나 사용하지 않고 이더넷 링크를 통해 전송할 수 있습니다
• 트루시리얼 패킷 기술은 이더넷에서 가장 확실한 시리얼 연결을 제공하여 시리얼 프로토콜 무결성을 보장합니다
• Windows, Vista, Linux, Solaris, SCO 및 HP UX에 시리얼 기반 애플리케이션용 TruePort com/tty redirector
• 시리얼 데이터 및 RS232 제어 신호 전송을 위한 RFC 2217 표준 지원
• 사용자 정의 가능 또는 고정 시리얼 전송 속도
• 플러그인을 통해 고객 또는 당사가 제공하는 특수 애플리케이션용 플러그인을 사용할 수 있음
• 소프트웨어 개발 키트(SDK) 사용 가능
• ModBus, DNP3 및 IEC-870-5-101과 같은 산업용 프로토콜의 시리얼 캡슐화
• ModBus TCP 게이트웨이를 통해 시리얼 Modbus ASCII/RTU 장치를 ModBus TCP에 연결할 수 있습니다
• 데이터 로깅은 활성 TCP 세션이 없을 때 수신된 시리얼 데이터를 저장하고 세션이 다시 설정되면 네트워크 피어로 전달합니다 - 포트당 32K 바이트 순환

콘솔 관리

• Sun/Oracle 솔라리스 브레이크 세이프
• 로컬 포트 버퍼 Viewing - 포트당 256K 바이트
• NFS, 암호화된 NFS 및 Syslog를 통한 외부 포트 버퍼링
• 이벤트 알림
• 클러스터링 - 중앙 콘솔 서버를 통해 여러 콘솔 서버에서 액세스 포트 사용 가능
• Windows Server 2003/2008 EMS - SAC는 텍스트 기반 특별 관리 콘솔에 대한 GUI 액세스를 지원합니다

원격 액세스

• 다이얼, 다이렉트 시리얼: PPP, PAP/CHAP, SLIP, HTTP 터널링을 통해 인터넷을 통해 원격 시리얼 장치에 방화벽 없이 안전하게 접속할 수 있습니다
• 자동 DNS 업데이트: DHCP Opt 81을 활용하여 도메인 이름을 설정할 수 있고 동적 DNS를 지원하므로 인터넷 사용자가 IP 주소를 몰라도 이름으로 장치 서버에 액세스 가능
• IPSEC VPN 클라이언트/서버
- Microsoft L2TP/IPSEC VPN 클라이언트(윈도우 XP 기본 제공), Microsoft IPSEC VPN 클라이언트(윈도우 Vista 기본 제공)
- IPSEC VPN 기능 세트가 있는 Cisco 라우터, SDS/STS 및 SCS 모델

OA&M(조작, 관리 및 운영)

• SNMP V3 - 읽기 및 쓰기, MIB
• 시스템 로그
• 장치 관리자 - 대규모 배포를 위한 Windows 기반 유틸리티
• 구성 가능한 기본 설정
• 설치 마법사
• 공장 기본값 설정

프로코톨 (Protocols)

• IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, L2TP/IPSec, CIDR, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP
SNTP, Telnet, raw, reverse Telnet, LPD, RCP, DNS, Dynamic DNS, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP

CPU
프로세서	600Mhz ARM 프로세서
메모리
RAM	512 MB
플래시	4000 MB
인터페이스 포트
시리얼 포트 개수	1, 2, 4 또는 8개
시리얼 포트 인터페이스	EIA232/422/485 (소프트웨어 선택 가능) - 1포트: DB9M, RJ45 or DB25F - 2,4,8포트: RJ45
Sun / Solaris	Sun/Oracle '솔라리스' 세이프 - 전원 주기 동안 중단 신호가 전송되지 않아 서버 재부팅이나 다운타임으로 인한 비용 발생이 없음
시리얼 포트 속도	300bps ~ 230Kbps 지원 (사용자 지정 가능)
데이터 비트	5,6,7 또는 8비트 프로토콜 지원으로 구성 가능 트루포트를 사용하여 9비트 시리얼 데이터를 투명하게 전달
패리티	Odd, Even, Mark, Space, 없음 (Parity; 자료의 비트열에 검사 비트를 하나 추가해 비트열 전체에 있는 1의 개수를 홀수/짝수 개가 되도록 유지해 오류를 검사)
흐름 제어	하드웨어, 소프트웨어, 둘 다, 없음
시리얼 포트 보호	15Kv 정전기 방전 방지 (ESD)
로컬 콘솔 포트	시리얼 포트의 RS232
네트워크	- 자동 감지 1000Base-T - 100Base-TX / 10Base-T - 자동-MDIX - 소프트웨어 선택 가능 이더넷 속도 10/100/1000 자동 - 소프트웨어 선택 가능 Half/Full/Auto duplex
이더넷 격리 (Isolation)	1.5Kv 마그네틱 절연
전원
전원 공급 장치	120V AC(미국), 230V AC(국제) 벽면 전원 어댑터 포함
전원 공급 옵션	- 외부 전원 9-30v DC를 통한 전원 공급 - 표준 5.5mm x 9.5mm x 2.1mm 배럴 소켓을 통한 전원 공급 (4.8 와트) - 시리얼 케이블을 통한 전원 입력
이더넷 통한 전원공급 (PoE)	SDG4-P, SDG8-P 모델만 해당 802.3af PoE 호환 데이터 핀(1/2, 3/60 또는 미사용 핀 4/5, 7/8) (48v DC)
공칭 입력 전압	12v DC / 24v DC
입력 전압 범위	9-30V DC
시리얼을 통한 장치 전원 공급	9-30v DC
시리얼 포트를 통한 외부 장치 전원 공급	+5V DC Regulated, 최대 1W
일반적인 전력 소비량 @ 12V DC(와트)	- 1포트: 1.9 - 2,4포트: 2.0 - 8포트: 2.7 시리얼 포트에 연결된 장치의 전원은 포함되지 않음
표시기
LED	전원/준비 네트워크 링크 네트워크 링크 활동 시리얼: 포트당 데이터 송수신
환경 사양
발열량 (BTU/시간)	- 1포트: 6.80 - 2포트: 8.90 - 4포트: 16.38 - 8포트: 9.20
MTBF (시간)	MIL-HDBK-217-FN2 @ 30°C 기준 계산 - 1포트: 238,681 시간 - 2포트: 218,646 시간 - 4포트: 187,919 시간 - 8포트: 126,364 시간
작동 온도	0°C ~ 55°C
보관 온도	-40°C ~ 66°C
습도	보관과 작동 모두에서 5 ~ 95% (비응축)
케이스	SECC 아연 도금 판금 (1mm)
인그레스 보호 등급	IP40
장착	벽면 또는 패널 장착, DIN 레일 장착 키트 옵션
중량 및 치수
중량	- 1포트: 0.23 kg - 2포트: 0.23 kg - 4포트: 0.35 kg - 8포트: 0.55 kg
치수 (장착 탭 없이)	- 1포트: 90 x 64 x 22 (mm) - 2포트: 90 x 64 x 22 (mm) - 4포트: 112 x 82 x 28 (mm) - 8포트: 112 x 156 x 28 (mm)
치수 (장착 탭 포함)	- 1포트: 90 x 89 x 24 (mm) - 2포트: 90 x 89 x 24 (mm) - 4포트: 112 x 105 x 28 (mm) - 8포트: 113 x 179 x 28 (mm)
포장
선적 치수	260 x 170 x 70 (mm)
선적 중량	- 1포트: 0.49 kg - 2포트: 0.49 kg - 4포트: 0.66 kg - 8포트: 1.30 kg
규제 승인
해당 페이지 상단 데이터 시트 (Datasheet) 참조 요망
커넥터 핀아웃
DB9M 시리얼 커넥터 핀아웃
DB25F 시리얼 커넥터 핀아웃
RJ45 시리얼 커넥터 핀아웃

트루시리얼®이란?

이더넷 네트워크에서 가장 확실한 시리얼 연결을 제공하는 혁신적인 접근 방식입니다. 역사적으로 시리얼 기반 소프트웨어 애플리케이션과 장치는 단순한 직접 케이블 연결을 중심으로 구현되었습니다. 설계자들은 이러한 레거시 시스템을 위해 완벽하게 적합한 문자 지향 프로토콜을 개발했습니다. 그러나 시리얼 RS232-이더넷 컨버터 제품을 사용하여 시리얼 케이블 다이렉트 연결을 최신 이더넷 인프라로 대체하기 시작하면서 일부 기업에서는 네트워크 연결이 직접 연결했을 때와 같이 작동하는 데 어려움을 겪게 됩니다. 이는 시리얼 이더넷 컨버터가 네트워크를 통해 데이터를 처리하는 방식뿐만 아니라 원시 처리 능력이 부족하기 때문일 수 있습니다.

이제 트루시리얼® 기술이 적용된 당사가 공급하는 터미널 서버가 이 문제에 대한 해결책을 제공합니다. 이제 소프트웨어 애플리케이션과 장치는 마치 시리얼 케이블이 그대로 있는 것처럼 네트워크를 통해 원활하게 통신할 수 있습니다.

자세히 보기

주문 정보
• SDG1-RJ45	1개의 RJ45 커넥터; RS232/422/485 인터페이스 (소프트웨어 선택 가능), 10/100/1000 이더넷, 고급 데이터 암호화 사용자 인증 및 이벤트 관리 보안 기능 포함, IPv6, COM 포트 리디렉터, 15kv ESD (UK, EU, AUS-호주, AC, 없음 파워코드 옵션 중 택 1)
• SDG1-DB9M	1개의 DB9M 커넥터; RS232/422/485 인터페이스 (소프트웨어 선택 가능), 10/100/1000 이더넷, 고급 데이터 암호화 사용자 인증 및 이벤트 관리 보안 기능 포함, IPv6, COM 포트 리디렉터, 15kv ESD (UK, EU, AUS-호주, AC, 없음 파워코드 옵션 중 택 1)
• SDG1-DB25F	1개의 DB25F 커넥터; RS232/422/485 인터페이스 (소프트웨어 선택 가능), 10/100/1000 이더넷, 고급 데이터 암호화 사용자 인증 및 이벤트 관리 보안 기능 포함, IPv6, COM 포트 리디렉터, 15kv ESD (UK, EU, AUS-호주, AC, 없음 파워코드 옵션 중 택 1)
• SDG2-RJ45	2개의 RJ45 커넥터; RS232/422/485 인터페이스 (소프트웨어 선택 가능), 10/100/1000 이더넷, 고급 데이터 암호화 사용자 인증 및 이벤트 관리 보안 기능 포함, IPv6, COM 포트 리디렉터, 15kv ESD (UK, EU, AUS-호주, AC, 없음 파워코드 옵션 중 택 1)
• SDG4-RJ45	4개의 RJ45 커넥터; RS232/422/485 인터페이스 (소프트웨어 선택 가능), 10/100/1000 이더넷, 고급 데이터 암호화 사용자 인증 및 이벤트 관리 보안 기능 포함, IPv6, COM 포트 리디렉터, 15kv ESD (UK, EU, AUS-호주, AC, 없음 파워코드 옵션 중 택 1)
• SDG4-P-RJ45	4개의 RJ45 커넥터; RS232/422/485 인터페이스 (소프트웨어 선택 가능), 10/100/1000 이더넷, 고급 데이터 암호화 802.3af 이더넷을 통한 전력 공급(PoE) PD, 사용자 인증 및 이벤트 관리 보안 기능 포함, IPv6, COM 포트 리디렉터, 15kv ESD
• SDG8-P-RJ45	8개의 RJ45 커넥터; RS232/422/485 인터페이스 (소프트웨어 선택 가능), 10/100/1000 이더넷, 고급 데이터 암호화 802.3af 이더넷을 통한 전력 공급(PoE) PD, 사용자 인증 및 이벤트 관리 보안 기능 포함, IPv6, COM 포트 리디렉터, 15kv ESD (UK, EU, AUS-호주, AC, 없음 파워코드 옵션 중 택 1)
• SDG1-TX-DB9M	1개의 DB9M 커넥터; RS232/422/485 인터페이스 (소프트웨어 선택 가능), 10/100/1000 이더넷, 고급 데이터 암호화 확장 온도, 사용자 인증 및 이벤트 관리 보안 기능 포함, IPv6, COM 포트 리디렉터, 15kv ESD, Pigtail 파워 커넥터
• SDG2-TX-RJ45	2개의 RJ45 커넥터; RS232/422/485 인터페이스 (소프트웨어 선택 가능), 10/100/1000 이더넷, 고급 데이터 암호화 확장 온도, 사용자 인증 및 이벤트 관리 보안 기능 포함, IPv6, COM 포트 리디렉터, 15kv ESD, Pigtail 파워 커넥터
• SDG4-TX-RJ45	4개의 RJ45 커넥터; RS232/422/485 인터페이스 (소프트웨어 선택 가능), 10/100/1000 이더넷, 고급 데이터 암호화 확장 온도, 사용자 인증 및 이벤트 관리 보안 기능 포함, IPv6, COM 포트 리디렉터, 15kv ESD, Pigtail 파워 커넥터
• SDG4/8-P	SDG4/SDG8-P (PoE 모델) 구경하기
• SDG1/2/4-TX	SDG1/2/4-TX (확장 온도) 구경하기
