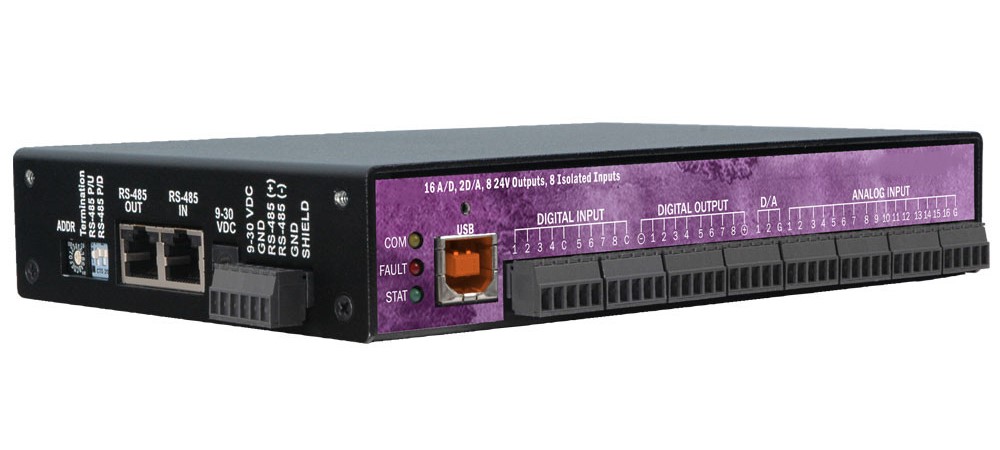

USB 연결을 통해 아날로그 및 디지털 인터페이스를 제어하고 모니터링합니다. Maxim MAX197 연속 근사형 A/D 칩을 사용하여 설계된 ELK-470U는 8개의 차동 또는 16개의 싱글 엔드 12비트 입력과 2개의 12비트 D/A 출력 채널을 제공합니다. A/D 입력은 0-5V, 0-10V, +/-5V, +/-10V 범위에서 소프트웨어로 선택할 수 있으며 각 채널은 하드웨어를 통해 4-20mA 전류 루프 측정을 위해 구성할 수 있습니다. 두 개의 12비트 D/A 채널은 0-5V 및 0-10V 출력 범위에서 점퍼로 선택할 수 있습니다.

또한 ELK-470U 모듈은 5-30VDC 정격의 8개의 광 절연 입력과 300V 외부 절연 기능을 제공하며, 8개의 오픈 콜렉터 출력은 최대 580mA까지 싱크할 수 있어 산업 환경에서 흔히 볼 수 있는 24V 장치를 전환하는 데 이상적입니다. 다양한 데이터 수집/제어 및 테스트/측정 애플리케이션에 적합한 ELK-470U는 탈착식 나사 단자가 포함되어 있어 현장 배선 연결을 간소화합니다. ELK-470U는 9-30VDC 소스에서 전원을 공급받거나 다양한 전원 공급 옵션 중에서 선택할 수 있습니다.

산업 표준 Modbus RTU 프로토콜을 사용하여 ELK-470U와 통신하거나 애플리케이션 프로그램에서 전용 API 소프트웨어 라이브러리를 사용할 수 있습니다. 소프트웨어 드라이버 및 유틸리티를 사용하면 Microsoft Windows 및 Linux 운영 체제를 사용하여 쉽게 설치하고 작동할 수 있습니다.

ELK-470U에는 표준 USB 케이블과 완벽하게 호환되는 전용 잠금 USB 포트가 통합되어 있습니다. 기본 제공되는 USB 케이블과 함께 USB 타입 B 커넥터를 사용하면 금속 엄지 나사가 장치에 안전하게 연결되고 실수로 케이블이 분리되는 것을 방지할 수 있습니다.
