디지털 아날로그 I/O - USB 디지털 I/O

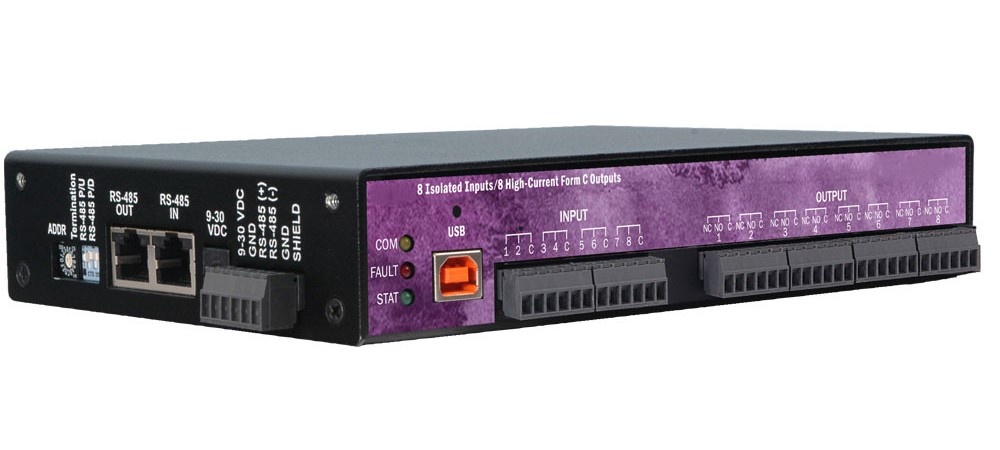

ELK-520U

데이터 시트 견적 요청(E-mail)

USB 디지털 I/O 모듈은 모든 컴퓨터의 USB 포트에 연결되며 광학적으로 절연된 (Optically isolated) 입력, 리드 및 폼 C 릴레이 (Forcm C relays), 업계 표준 솔리드 스테이트 릴레이 랙에 대한 TTL 인터페이스 등 다양한 옵션을 제공합니다.
(전원 공급장치 어댑터는 제공되지 않으므로 희망하실 경우 따로 문의 부탁드립니다)

ELK-520U와 USB 연결을 통해 8개의 광 절연 입력과 8개의 고전류 Form C 릴레이 출력을 제어하고 모니터링하세요. 입력 범위는 5-30VDC이며 광 절연은 산업 환경에서 흔히 발생하는 과도 전압 및 접지 루프로부터 컴퓨터 및 기타 민감한 장비를 보호합니다. 고전류 Form C 릴레이는 250VAC에서 최대 6A 부하를, 30VDC에서 최대 5A 부하를 전환할 수 있습니다. 폼 C 릴레이는 상시 개방 또는 상시 폐쇄 작동을 위해 배선할 수 있습니다. ELK-520U는 9-30VDC 전원에서 전원을 공급받거나 다양한 전원 공급 옵션 중에서 선택할 수 있습니다.

산업 표준 Modbus RTU 프로토콜을 사용하여 ELK-520U와 통신하거나 애플리케이션 프로그램에서 전용 API 소프트웨어 라이브러리를 사용할 수 있습니다. 소프트웨어 드라이버 및 유틸리티를 사용하면 Microsoft Windows 및 Linux 운영 체제를 사용하여 쉽게 설치하고 작동할 수 있습니다.

ELK-520U에는 표준 USB 케이블과 완벽하게 호환되는 전용 잠금 USB 포트가 통합되어 있습니다. 기본 제공되는 USB 케이블과 함께 USB 타입 B 커넥터를 사용하면 금속 엄지 나사가 장치에 안전하게 연결되고 실수로 케이블이 분리되는 것을 방지할 수 있습니다.

• USB Modbus RTU 인터페이스
• 광학적으로 절연된 8개의 입력
• 8 SPDT 고전류 폼 C 릴레이
• 탈착식 나사 단자로 현장 배선 간소화
• 터미널 블록 또는 모듈형 커넥터를 통한 입력 전원
• 금속 엄지 나사를 통해 USB 케이블과 안전하게 연결할 수 있는 잠금 USB 포트
• DIN 레일 또는 테이블 마운트
• 약 1.828m USB A형 to USB B형 장치 케이블 포함
• 전용 소프트웨어는 Microsoft Windows 및 Linux 운영 체제 지원

접점 전류 AC	최대 6A
접점 전류 DC	30 VDC @ 5A max
Contact Operate time (접점 동작 시간)	최대 10ms
Contact Release time (접점 해제 시간)	최대 10ms
접점 전압	250VAC 30VDC
디지털 I/O	Form C Relay Outputs, Isolated Inputs
치수 (인치)	7.5 (길이) x 5.1 (너비) x 1.3 (높이)
습도 범위	10 - 90% 상대 습도, 비-응축식
입력 Isolation	300V
입력 범위	5-30 VDC
호스트 인터페이스	USB
입력/출력 개수	8 입력 / 8 출력
작동 온도	0°C ~ 70°C
포트 수	8/8
전력 요구 사항	9-30 VDC @ 3.8W
보관 온도	-50°C ~ 105°C
스위칭 용량	5 VDC @ 100mA min.
USB 사양	1.1 준수, 2.0 호환

주문 정보	제품 설명 (Description)
• ELK-520U	USB to 8 Isolated Inputs (절연 입력) / 8 High-Current Form C Relay Outputs (고 전류 폼 C 릴레이 출력)
