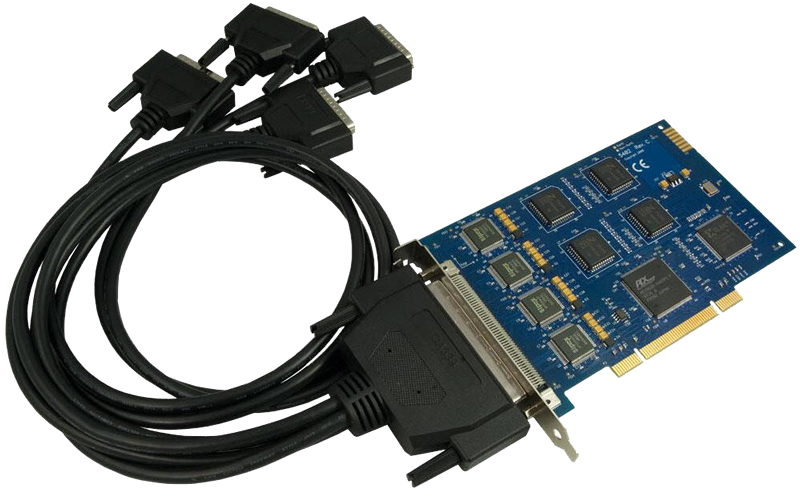

ELK-PCI5402S | 4 포트 PCI RS-232/422/485/530/530A, V.35 동기식 시리얼(직렬) 통신 카드(Z85230)
ELK-PCI5402S는 가장 잘 알려진 향상된 Zilog Z85230 시리얼 통신 컨트롤러(ESCC)를 이용하여 설계된 4-포트 PCI RS-232, RS-422, RS-485, RS-530, RS-530A 또는 V.35 동기식 시리얼(직렬) 통신 제품이며, 4개의 시리얼 포트는 각각 개별적으로 RS-232, RS-422, RS-485, RS-530, RS-530A 또는 V.35로 구성 할 수 있습니다 이 제품은 강력한 동기식 통신을 필요로 하는 군사, 위성, 레이더, 은행 및 다른 애플리케이션에 이상적인 솔루션입니다. RS-232 모드에서 모든 일반적인 모뎀 제어 신호는 다양한 주변 장치와 호환됩니다. 각 포트에 디지털 위상 잠금 루프(DPLL) 기능이 있으며, 이 제품은 버스트 모드에서 최대 128K bps의 데이터 전송속도를 지원합니다. 4개의 DB-25M 커넥터가 부착된 팬-아웃 케이블은 온-보드 100-핀 SCSI형에 연결하여 사용할 수 있도록 제품과 같이 기본으로 제공됩니다. 설치를 쉽게 할 수 있는 터미널 블록, 어댑터 케이블 및 기타 유용한 액세서리도 공급 가능합니다. PCI5402는 범용 버스(3.3V 및 5V)와 호환됩니다. Monosync, Bi-sync(이중 동기식 전송) 및 Raw 모드의 특정 구성뿐만 아니라 HDLC/SDLC 프로토콜을 지원합니다.
제품 특징
온-보드 100핀 SCSI형에 연결하여 4개의 DB-25M 커넥터가 있는 팬-아웃 케이블 포함
각 포트는 개별적으로 RS-232/422/485/530/530A, 또는 V.35로 구성 가능
향상된 Z85230 직렬 통신 컨트롤러(ESCC)
데이터 전송 속도: 128K bps(버스트 모드)
RoHS 규제 및 WEEE 지침 준수
기능 및 구성
•호스트 인터페이스 PCI
•포트 수 4
•전기적 인터페이스 RS-232, RS-422, RS-485, RS-530, RS-530A
•V.35 예
•통신 컨트롤러 Z85230
•통신 칩 Z85230
•시리얼 커넥터 DB25M
•PC 브래킷 표준 높이
•데이터 전송속도(최대) 128K bps (버스트)
•데이터 전송거리(최대) 50 피트(RS-232), 4000 피트(RS-485)
•작동 온도 0℃ - +70℃
•비-작동 온도 -50℃ - +105℃
•습도 범위 10 - 90% 상대 습도, 비-응축
용어 해설
*Bi-Sync(bisynchronous transmission, 이중 동기식 전송): 동기식 전송을 제어하기 위해 사용하는 방식으로 메시지 형태나 회선의 프로토콜 등을 제어하기 위한 규칙과 절차의 집합체. 메시지 형태는 한 번에 같이 전송되는 데이터 블록의 구조를 결정하는 것으로서 어떤 제어 문자가 메시지의 시작과 끝을 나타내며, 전송상의 오류는 어떤 방식으로 검출할 것인가 하는 등의 규칙을 결정한다.
주문 정보
ELK-PCI5402S 4-포트 PCI RS-232/422/485/530/530A, V.35 동기식 시리얼 통신 카드(Z85230사용)
CBL104 표준 DB25F to DB25M 시리얼 확장 케이블(72인치)
CBL107 DB25F(RS530) to DB37M(RS-449 DTE) 시리얼 케이블(10인치)
CBL159 DB25F(RS530) to DB15M(X.21) 케이블(72인치)
CBL174 DB25F to DB25M 트위스티드 페어 시리얼 케이블(72인치)
CBL178 DB25F(V.35) to ITU-T ISO-2593 Style Connector (V.35) 케이블(72인치)
TBKT-104 터미널 블록(DB25 Female 커넥터 to 25 Screw Terminal) 및 CBL104
